Простейший универсальный программатор смарт-карт

Немного о разнообразии карт.

На текущий момент в обороте находится великое множество карт - одночиповые , двухчиповые, с двумя PIC и т.д.

Чем они все отличаются ?

С точки зрения их программирования они отличаются только методом подключение выводов PIC : 13 - RB7 и 12 - RB6. Дело в том, что при программировании PIC необходимо подавать данные на RB7, импульсы синхронизации - на RB6. Если иметь в программаторе переключатель и знать устройство карты - можно программировать самые разнообразные карты.

Немного об устройстве карт.

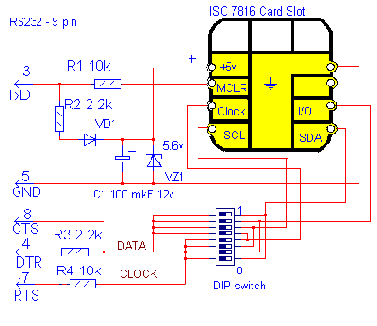

Во время работы карты ввод-вывод чипа осуществляется через RB7, а тактовая частота снимается с вывода 16 - OSC , но в некоторых картах ввод-вывод производится через RB6, соответственно этот вывод и подключен к ISO-площадке I/O, а вывод RB7 - к какой либо из площадок ISO4 или ISO8. Однако, для программирования карты тактовую частоту необходимо подавать на вывод 12 - RB6, а данные - на RB7. Для этих манипуляций в данной схеме и применен DIP-переключатель.

Обратите внимание - если ввод/вывод карты осуществляется через RB6 - нужно использовать соответствующую прошивку !

Характеристики наиболее распространеннных карт и соответствующие установки ключа DIP-ключа для различных карт (пустая ячейка - OFF)

Обратите внимание: В блоке DATA (с 1-го по 4-ый ключ) одновременно может быть включен только один ключ !
Тоже касается блока CLOCK.

Тип карты	Где в карте RB7	Где в карте RB6	1	2	3	4	5	6	7	8
1 PIC ввод/вывод через RB7	ISO7	ISO3		on			on
1 PIC ввод/вывод через RB6	ISO8	ISO7	on						on
1 PIC Wafer card ввод/вывод через RB7	ISO7	ISO3		on			on
2 PIC RB6, Master PIC	ISO8	ISO7	on						on
2 PIC RB6, Slave PIC	ISO4	ISO7			on				on
MULTIMAC, PIC ввод/вывод через RB7	ISO7	ISO3		on			on
MULTIMAC EEPROM			on					on
MM2 Wafer, PIC ввод/вывод через RB7	ISO7	ISO3		on			on
MM2 Wafer, EEPROM			on					on
