Простейший программатор двухчиповых смарт-карт
 |

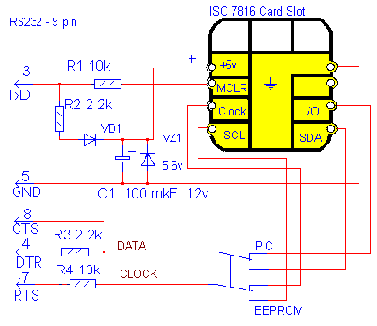

С помощью переключателя производится выбор для программирования либо PIC, либо EEPROM.Для одночиповых карт Nordic переключатель не нужен. Обратите внимание: EEPROM в собранной карте удается программировать только если карта имеет дополнительные проводники SCL и SDA (см.схему). Если проводников нет, то придется по мудрить с программой PIX - в ней предусмотрена опция программирования EEPROM через PIC - сначала в PIC зашивается программа-помощник, которая в следующем цикле программирования принимает данные и пишет их в EEPROM, а затем уже PIC заново прошивается рабочей прошивкой. |
