VEF TA-D

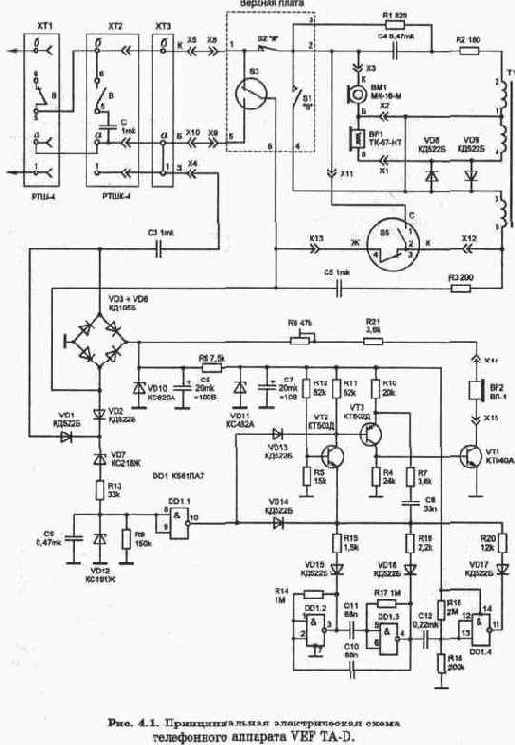

Электрическая принципиальная схема телефонного аппарата "VEF TA-D" (ТА-11432) с дисковым номеронабирателем представлена на рис. 4.1. Разговорный узел аппарата выполнен по противоместной схеме мостового типа с трансформатором Т1 и балансным контуром, состоящим из резисторов Rl, R2 и конденсатора С4. Параллельно телефонному капсюлю BF1 включен амплитудный ограничитель избыточного уровня напряжения, состоящий из диодов VD8 и VD9. При уложенной на рычаг микротелефонной трубке разговорный узел закорачивается герконом S3 (КЭМ-ЗА). Набор номера осуществляется импульсными контактами 3-4 номеронабирателя S5. Контакты 1-2 во время набора замыкают разговорный узел накоротко для исключения щелчков в трубке телефона. Резистор R3 и конденсатор С5 представляют собой искрогасящую цепь во время набора номера.
В корпусе микротелефонной трубки размещаются микрофонный (МК-16-М) и телефонный (ТК-87-НТ) капсюли и постоянный магнит для управления герконом. Коммутация схемы обеспечивается герконом, срабатывающим при снятии микротелефонной трубки с аппарата.
При нажатии кнопки S1 ("S") происходит закорачивание микрофона, а при нажатии кнопки S2 ("отбой") - линия обрывается.
Вызывное устройство представляет собой тональный генератор с тремя переключающимися частотами. Напряжение вызывного сигнала АТС частотой 25 Гц через блокировочный для постоянного тока конденсатор СЗ поступает на диодный мост VD3 - VD6. Здесь напряжение выпрямляется и фильтруется конденсатором С5. Выпрямленное напряжение стабилизируется параметрическим стабилизатором на резисторе R6, стабилитроне VD11 и конденсаторе С7. Это напряжение величиной порядка 8 В используется для питания схемы вызывного устройства.
Тональный генератор собран по схеме мультивибратора на транзисторах разной проводимости VT2 и VT3. Изменение частоты достигается переключением резисторов R15, R19 и R20 в цепи эмиттера транзистора VT2. Переключение производится подачей логического "0" с выходов мультивибратора, собранного на элементах DD1.2 - DD1.4 на диоды VD15 -VD17.
Пороговое устройство выполнено на диодах VD1, VD2, стабилитронах VD7, VD12, резисторах R9, R13, конденсаторе С9 и логическом элементе DD1.1. Оно предназначено для ограничения послезвучания ВУ. После окончания посылки вызова на выходе логического элемента DD1.1 появляется логическая "I". Через диоды VD13, VD14 она подаётся в цепь базы транзистора VT3 и цепи эмиттеров транзисторов VT2, VT3 и срывает генерацию тонального генератора.
С коллектора транзистора VT3 сигнал тонального генератора подаётся на транзистор VT1. Здесь происходит его усиление по мощности. Для регулировки уровня громкости вызывного сигнала в коллектор транзистора VT1 последовательно с высокоомным электроакустическим преобразователем BF1 включен переменный резистор R8.
