РАЗГОВОРНЫЙ УЗЕЛ ТА С "ГРОМКОЙ СВЯЗЬЮ"
НПО "ИНТЕГРАЛ" в г. Минске производит ИС для громкоговорящего ТА ЭКР1436ХА2 (аналог фирмы MOTOROLA" - МС34118). АО "СВЕТЛАНА" в г. С-Петербурге выпускает эту микросхему с маркировкой КР1064ХА1.

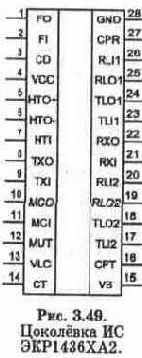

Цоколёвка ИС ЭКР1436ХА2 приведена на рис. 3 49

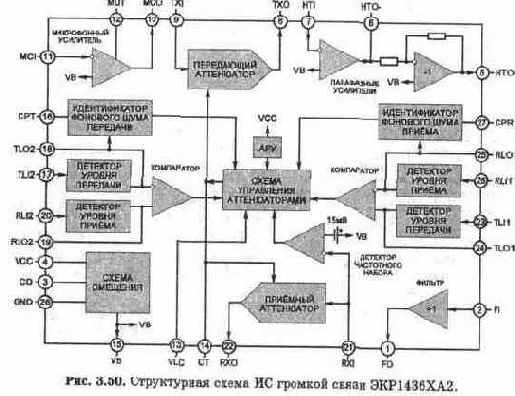

назначение выводов в табл.3.13. Структурная схема ИС ЭКР1436ХА2 приведена на рис. 3.50.
ИС ЭКР1436ХА2 представляет собой управляемый голосом усилитель для ТА с громкой связью. ИС включает в себя все необходимые усилители, аттенюаторы, детекторы уровня и логическую схему управления, являющиеся основой для высококачественных телефонных систем.
Микросхема включает в себя микрофонный усилитель с регулировкой усиления и блокировкой усилителя, приёмный и передающий аттенюаторы, работающие в дополняющем режиме, детекторы уровня на входах и выходах обоих аттенюаторов и идентификаторы фонового шума для каналов передачи и приёма. Детектор сигнала частотного набора номера блокирует выход приёмного идентификатора фонового шума во время сигнала частотного набора.
Микросхема включает в себя также два линейных усилителя мощности, которые могут использоваться для создания гибридной схемы связи с внешним трансформатором связи Для фильтрации шума (50 Гц и др.) в приёмном канале может использоваться фильтр верхних частот. Вход блокировки микросхемы позволяет отключить питание всей схемы громкой связи в то время, когда этот режим не используется. ИС ЭКР1436ХА2 может работать как от источника питания, так и от телефонной линии. Напряжение питания ИС находится в пределах от 2,8 до 6,5 В. Типовой ток потребления 5мА.
| Табл. 3.13. Назначение выводов ИС ЭКР1436ХА2. |
||
| № вывода |
Обозначение |
Назначение |
| 1 |
FO |
Выход фильтра. Выходное сопротивление менее 50 Ом. |
| 2 |
FI |
Вход фильтра. Входное сопротивление более 1 МОм. |
| 3 |
CD |
Вход блокировки микросхемы. "Низкий" уровень (< 0,8 В) разрешает работу ИС. "Высокий" уровень (> 2,0 В) запрещает работу ИС. Номинальное входное сопротивление при этом составляет 90 кОм. |
| 4 |
VCC |
Напряжение питания. Рабочее напряжение находится в пределах от 2,8 до 6,5 В при потребляемом токе около 5,0 мА. При снижении VCC от 3,5 до 2,8 В схема АРУ понижает усиление приёмного аттенюатора до -25 дБ в режиме приёма. |
| б |
НТО+ |
Выход второго парафазного усилителя. Имеет фиксированный коэффициент усиления и равен -1. Выходной сигнал противофазный относительно выхода НТО-. |
| 6 |
нто- |
Выход первого парафазного усилителя. Коэффициент усиления устанавливается внешними резисторами. |
| 7 |
HTI |
Вход первого парафазного усилителя. Уровень постоянного напряжения примерно равен VB. |
| 8 |
тхо |
Выход передающего аттенюатора. Уровень постоянного напряжения примерно равен VB. |
| 9 |
TXI |
Вход передающего аттенюатора. Максимальный уровень входного сигнала 350 мВ. Входное сопротивление равно 10 кОм. |
| 10 |
мсо |
Выход микрофонного усилителя. Коэффициент усиления устанавливается внешними резисторами. |
| 11 |
MCI |
Вход микрофонного усилителя. Уровень постоянного напряжения примерно равен VB. |
| 12 |
MUT |
Вход блокировки микрофона. "Низкий" уровень (< 0,8 В) разрешает работу микрофонного усилителя. "Высокий" уровень (> 2,0 В) блокирует микрофонный усилитель, не оказывая влияния на остальные узлы схемы. |
| 13 |
VLC |
Вход управления громкостью. Приёмный аттенюатор имеет максимальное усиление в режиме приёма при напряжении на входе VLC равном VB. При напряжении на входе VLC равном 0,3 В усиление приёмного аттенюатора менее -35 дБ. На усиление в режиме передачи не влияет. |
| 14 |
CT |
Вход установления постоянной времени переключения аттенюаторов при помощи внешней RC-цепи. |
| 15 |
VB |
Выходное напряжение равное половине VCC. Это напряжение необходимо в качестве общей точки по переменному току и для управления уровнем громкости. |
| 16 |
CPT |
Вход установления постоянной времени идентификатора фонового шума передачи при помощи внешней RC-цепи. |
| 17 |
TU2 |
Вход детектора уровня передачи со стороны микрофона. |
| 18 |
TL02 |
Выход детектора уровня передачи со стороны микрофона и вход идентификатора фонового шума передачи. |
| 19 |
RL02 |
Выход детектора уровня приёма со стороны громкоговорителя. |
| 20 |
RLI2 |
Вход детектора уровня приёма со стороны громкоговорителя. |
| № вывода | Обозначение | Назначение |
| 21 | RXI | Вход приёмного аттенюатора и детектора сигнала частотного набора номера. Максимальный уровень входного сигнала 360 мВ. Входное сопротивление равно 10 кОм. |
| 22 | RXO | Выход приёмного аттенюатора. Уровень постоянного напряжения примерно равен VB. |
| 23 | TU1 | Вход детектора уровня передачи со стороны линии. |
| 24 | TL01 | Выход детектора уровня передачи со стороны линии. |
| 25 | RL01 | Выход детектора уровня приёма со стороны линии и вход идентификатора фонового шума приёма. |
| 26 | RLI1 | Вход детектора уровня приёма со стороны линии. |
| 27 | CPR | Вход установления постоянной времени идентификатора фонового шума приёма при помощи внешней RC-цепи. |
| 28 | GND | Общая точка схемы по постоянному току. |
В обыкновенном телефоне оба абонента могут разговаривать одновременно и при этом передача разговора происходит в обоих направлениях. В громкоговорящем телефоне этот режим реализовать трудно. Вследствие высокого усиления в передающем и приёмном канале это приводит к возникновению самовозбуждения из-за обратной связи схемы и акустической связи громкоговорителя и микрофона. Поэтому в схеме реализован такой режим, что когда один из абонентов разговаривает, то включается соответствующий канал (передающий или приёмный) и выключается другой канал (уменьшается усиление канала). В этом случае усиление в петле обратной связи поддерживается меньше единицы. ИС ЭКР1436ХА2 обладает детекторами уровня, аттенюаторами и переключающей логической схемой, необходимой для правильной работы громкоговорящего ТА. На рис. 3.61 приведена принципиальная электрическая схема громкоговорящего узла ТА на ИС ЭКР1436ХА2. Часть схемы, обведённая пунктирной рамкой выполняет функцию индуктивности. Её можно заменить дросселем индуктивностью 1 Гн. Стабилитрон VD3 и конденсатор СЗ формируют питание схемы напряжением 5,6 В. Конденсатор фильтра СЗ на плате телефона необходимо расположить рядом с выводом 4 ИС. В ИС реализовано дополнительное напряжение питания VB (вывод 15), равное половине напряжения питания VCC.

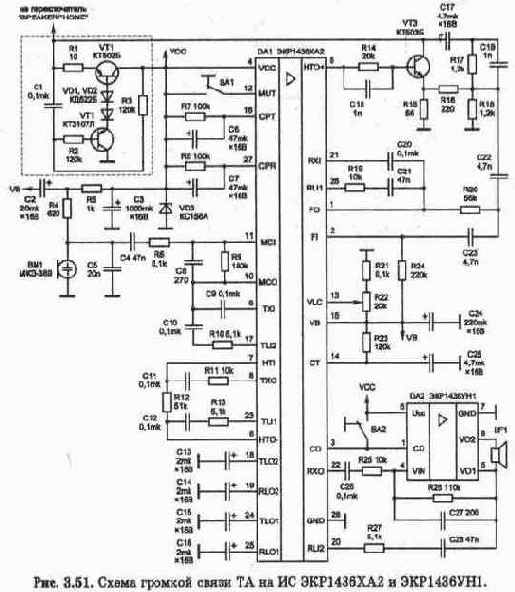

Это напряжение необходимо в качестве общей точки для переменного тока и обеспечивает регулировку уровня громкости путём изменения напряжения на входе VLC (вывод 13). При подаче на вход CD (вывод 3) "высокого" уровня происходит блокировка микросхемы, что позволяет снизить потребляемую мощность. Резисторы R4 и R5 задают ток питания электретного микрофона ВМ1. Входное сопротивление микрофонного усилителя составляет 10 кОм. Коэффициент усиления микрофонного усилителя определяется резисторами R6 и R9 (Ку = R9/R6). Конденсатор С8 предотвращает возбуждение усилителя. "Высокий" уровень на входе MUT (вывод 12) блокирует работу микрофонного усилителя. Через конденсатор С9 сигнал с выхода микрофонного усилителя поступает на вход передающего аттенюатора TXI (вывод 9), а через конденсатор С8 и резистор R7 на вход детектора уровня передачи TU2 (вывод 17). С выхода передающего аттенюатора ТХО (вывод 8) через резистор R11 и конденсатор С11 сигнал микрофона поступает на вход парафазного усилителя HTI (вывод 7). Коэффициент усиления первого парафазного усилителя определяется резисторами R11 и R12. Коэффициент усиления второго парафазного усилителя фиксирован и равен -1. Выходное сопротивление парафазных усилителей менее 10 Ом. С выхода второго парафазного усилителя НТО+ (вывод 5) сигнал микрофона через резистор R14 и конденсатор С18 подаётся на базу транзистора VT3. Транзистор согласует выходное сопротивление парафазного усилителя с импедансом линии. Сигнал с линии через конденсатор С17, С19 и резистор R17 поступает на вход фильтра FI (вывод 2). Элементы фильтра R20, R24, С22 и С23 подобраны
таким образом, чтобы срезать помехи сетевой частоты 50 Гц, которые могут на водиться на внешние провода телефонной линии. Конденсаторы С17, С19 и резисторы R17, R18 представляют собой балансную цепь для согласования с импедансом линии. С выхода фильтра FO (вывод 1) сигнал поступает через раздели тельный конденсатор С20 на вход приёмного аттенюатора RXI (вывод 21) и через конденсатор С21 и резистор R19 на вход детектора уровня приёма RLI1 (вывод 26).
С выхода приёмного аттенюатора RXO (вывод 22) через конденсатор С26 и резистор R25 сигнал подаётся на вход VIN (вывод 4) усилителя мощности на ИС ЭКР1436УН1. Резисторы R25 и R26 задают коэффициент усиления усилителя мощности DA2. Конденсатор С27 предназначен для исключения возбуждения усилителя. С выхода усилителя мощности V01 (вывод 5) усиленный сигнал подаётся на громкоговоритель, а также через конденсатор С28 и резистор R27 на вход детектора уровня приёма RLI2 (вывод 20). Четыре детектора уровня (два в приёмном канале и два в канале передачи) обеспечивают на своих выходах постоянное напряжение, пропорциональное уровню сигнала на входах. Это достигается подключением конденсаторов С13, С14, С15 и С16 на выходах детекторов уровня. Конденсаторы имеют небольшое время заряда и большое время разряда, задаваемое внутренним источником тока 4 мкА. Конденсаторы на всех четырёх выходах должны иметь одинаковую ёмкость (±10%). Компараторы сравнивают уровни сигналов приёма и передачи с выходов детекторов уровня и в зависимости от того, уровень какого сигнала выше, посредством схемы управления аттенюаторами открывается соответствующий аттенюатор (передачи или приёма). Передающий и приёмный аттенюаторы работают в дополняющем режиме, т. е. когда один имеет максимальное усиление (+6,0 дБ), то другой имеет максимальное ослабление сигнала (-46 дБ), и наоборот. Они не могут быть полностью включены или полностью выключены. Сумма их коэффициентов передачи остаётся постоянной и имеет значение -40 дБ. Аттенюаторы управляются схемой управления аттенюаторами. Резистор R28 и конденсатор С25 на входе СТ (вывод 14) задают время переключения аттенюаторов. Напряжение 240 мВ на входе СТ (вывод 14) относительно напряжения VB открывает приёмный аттенюатор и закрывает передающий. Напряжение -240 мВ переводит микросхему в режим передачи. Напряжение на входе СТ равное напряжению VB переводит микросхему в режим ожидания (коэффициент передачи обоих аттенюаторов равен -20 дБ). Резисторы R7, R8 и конденсаторы С6, С7 задают постоянную времени на входах СРТ (вывод 10) и CPR (вывод 27) идентификаторов фонового шума.
Их назначение состоит в том, чтобы отличить сигнал речи (который содержит характерные всплески уровня) от фонового шума (сигнал сравнительно постоянного ровня). Выход идентификаторов фонового шума связан со схемой управления аттенюаторами.

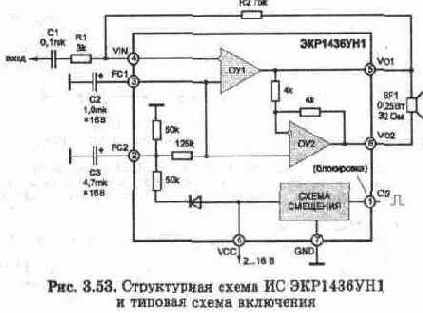

ИС ЭКР1436УН1, которая применяется в схеме громкой связи ТА имеет зарубежный аналог фирмы MOTOROLA -МС34119. АО "СВЕТЛАНА в г. С-Петербурге выпускает эту микросхему с маркировкой КР1064УН2. Цоколёвка ИС ЭКР1436УН1 приведена на рис. 3.52. ИС создаёт максимум усиления при минимальном напряжении питания 2,0 В. Максимальное напряжение питания ИС 16 В. Типовой ток потребления 2,7 мА. Максимальное напряжение входного сигнала ±1 В. Разделительные конденсаторы к громкоговорителю не нужны. ИС допускает применение громкоговорителей с сопротивлением от 8 до 100 Ом. Выходная мощность составляет 250 мВт при работе с громкоговорителем на 32 Ом. Усилитель на ИС ЭКР1436УН1 обладает низкими нелинейными искажениями. Подачей "высокого" уровня (=> 2,0 В) на вход CD (вывод 1) устанавливается режим пониженной потребяемой мощности (ток покоя 65 мкА). "Низкий" уровень (<= 0,8 В) разрешает работу микросхемы. (RCD вх. = 90 кОм). Структурная схема и типовая схема включения ИС ЭКР1436УН1 приведены на рис. 3.53.
Резисторами R1 и R2 устанавливается коэффициент усиления УНЧ, который может составлять от 0 до 46 дБ. Входы FC2 (вывод 2) и FC1 (вывод 3) предназначены для подключения корректирующих ёмкостей. Вход FC1 (вывод 3) является общей точкой по переменному току. Конденсатор С2 позволяет увеличить коэффициент подавления нестабильности источника питания. Этот вывод может быть использован как дополнительный вход. Конденсатор СЗ увеличивает подавление пульсации источника питания и также влияет на величину времени включения. Допускается оставлять этот вывод свободным, если достаточно ёмкости, подключенной к выводу FC1. В зарубежных ТА часто применяется ИС громкой связи МС31018 и её аналог SC77655S. Упрощённая структурная схема ИС МС31018 приведена на рис. 3.55.

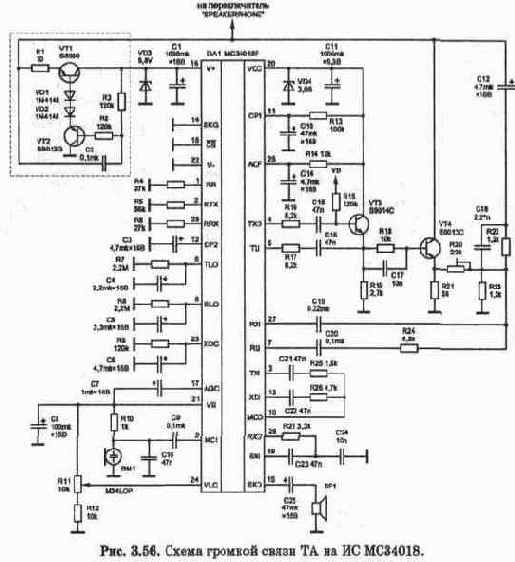

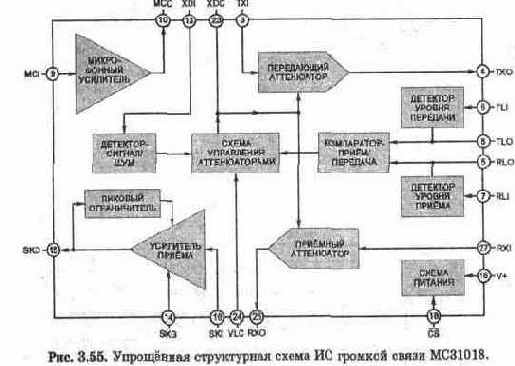

Структурная схема ИС МС34018 аналогична ИС МС34118. Основное отличие состоит в том, что в ИС МС34018 есть свой усилитель приёма и отсутствуют парафазные усилители и фильтр высоких частот. Детекторов уровня не четыре, как в ИС МС34118, а два. Схема включения ИС МС34018 приведена на рис. 3.56. Часть схемы, обведённая пунктирной рамкой, выполняет функцию индуктивности. Её можно заменить дросселем, индуктивностью 1 Гн. Транзистор VT3, подключенный к выходу передающего аттенюатора ТХО (вывод 4), включен по схеме эмиттерного повторителя. С выхода эмиттерного повторителя сигнал подаётся на базу транзистора VT4, который усиливает сигнал и передаёт его в линию.
Резисторы R20, R22, R23 и конденсатор С18 представляют собой балансную цепь для согласования с импедансом линии. Конденсатор С4 на выходе детектора уровня передачи TLO (вывод в) и С5 на выходе детектора уровня приёма RLO) (вывод 8) обеспечивают постоянное напряжение на выходах детекторов уровня, пропорциональное уровню сигнала на входе. Время разряда конденсаторов задаётся резисторами R7 и R8. Сигналы с выходов детекторов уровня сравниваются компаратором. С выхода компаратора сигнал поступает на схему управления аттенюаторами, который включает соответствующий канал (передачи или приёма), в зависимости от того, уровень какого сигнала выше. Переключение аттенюаторов в ИС МС34018 осуществляется также, как и в ИС МС34118. Резистор R9 и конденсатор С6 на входе XDC (вывод 23) задают время переключения аттенюаторов. Напряжение на входе XDC на 150 мВ меньше, чем VCC переключает аттенюаторы в режим приёма, а напряжение на 6 мВ

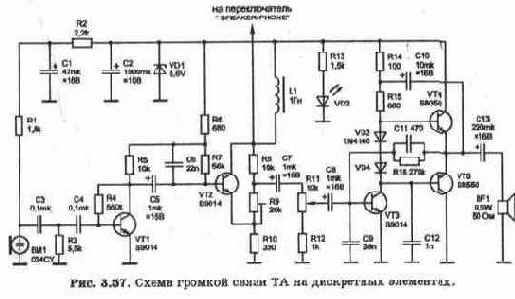

меньше, чем VCC переключает аттенюаторы в режим передачи. И в заключение приведём схему громкой связи на дискретных элементах (рис. 3.57). Эта схема встречается в недорогих ТА низкого класса типа TECHNIKA. Дроссель L1 предназначен для увеличения максимального тока питания усилителя приёма. Выходной каскад усилителя приёма выполнен по двухтактной схеме на транзисторах VT4, VT5 и обеспечивает номинальную выходную мощность 250 мВт на нагрузку 50 Ом.Диоды VD3 и VD4 смещают двухтактный каскад в состояние проводимости для устранения переходных искажений. Резистор R16 и конденсатор С11 представляют собой цепь отрицательной обратной связи для исключения возбуждения усилителя. Переменный резистор R9 и резистор R8 обеспечивают согласование схемы с импедансом линии для максимального подавления местного эффекта. Переменным резистором R11 можно регулировать громкость приёмного усилителя. Резисторы Rl, R2 и конденсатор С1 составляют цепь питания микрофона ВМ1. Усилитель сигнала микрофона выполнен на транзисторах VT1 и VT2. Недостаток данной схемы в том, что в ней отсутствует управление усилителями приёма и передачи для их работы в дополняющем режиме.
