РАЗНОВИДНОСТИ И ХАРАКТЕРИСТИКИ ОТЕЧЕСТВЕННЫХ И ЗАРУБЕЖНЫХ ИС ЭНН
Сравнивая структурные схемы ТА (рис. 1.14, 1.16, 1.18), нетрудно заметить, что всем микросхемам ЭНН присущи следующие основные входы и выходы:
- подключения клавиатуры;
- подключения времязадающих элементов генератора;
- вход схемы "отбой";
- вход питания микросхемы;
- выход "импульсный ключ";
- выход "разговорный ключ".
В микросхемах номеронабирателей выход импульсного и разговорного ключа может быть либо "логический", либо с "открытым стоком".

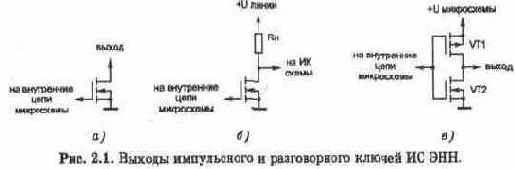

Выход с "открытым стоком" выполнен на n-канальном полевом транзисторе с изолированным затвором (рис. 2.1,а). Подключение выхода с "открытым стоком" показано на рис. 2.1,6. Сопротивление резистора RH, как правило, составляет от 220 до 680 кОм. Когда ключ микросхемы открыт, он подключает ИК схемы на корпус и закрывает его, в результате чего линия размыкается (на линии 60 В). Если ключ микросхемы закрыт, напряжение с линии через резистор RH открывает ИК схемы, который подключает разговорный узел и напряжение в линии падает до 5 + 16 В. Напряжение пробоя такого транзистора не превышает 30 В. Поэтому, если не предпринять дополнительных мер защиты (подробно описано в разделе в.2), то при определённых условиях выход ИК или РК микросхемы может быть пробит.
"Логический" выход микросхемы представляет собой КМОП - инвертор и является основной структурой всего семейства логических схем КМОП (рис. 2.1, в). Выход микросхемы подключает управляющий вход ИК схемы ТА либо на корпус, (через открытый транзистор VT2), либо к плюсу питания микросхемы (через открытый транзистор VT1).
В зависимости от типа выхода ИК микросхемы, к нему подключают импульсные ключи ТА, выполненные по различным схемам (они подробно рассмотрены в разделе 3.4). Следует иметь ввиду, что все ключи в схемах ТА закрыты при подаче на управляющий вход "низкого" уровня и открыты при "высоком".
