ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИНЦИП РАБОТЫ АППАРАТУРЫ АОН
Аппаратура АОН предназначена для автоматического определения номера телефона вызывающего абонента. Сведения о номере телефона вызывающего абонента необходимы для выписки счёта на оплату междугородного разговора. Аппаратура АОН кроме автоматической выдачи номера вызывающего абонента позволяет осуществить выдачу номера категории, присвоенного тому или иному абоненту.
Существует десять видов категорий:
| Табл. 1.6. Категории абонентов АТС. |
|
| Категория |
Характеристика |
| 1 2 3 4 5 6 |
Абоненты квартирные, учрежденческие, имеющие право междугородной и международной связи; Абоненты гостиниц, имеющие право на те же виды связи (эта категория абонентов выделена, поскольку в этом случае счёт должен быть выслан немедленно); Абоненты, не имеющие права выхода на междугородные и международные сети (например, общежития); Абоненты, имеющие преимущество при установлении связи (приоритет); Абоненты, имеющие право связи без тарификации; Категория междугородных телефонов - автоматов; |
| Категория |
Характеристика |
| 7 8 9 0 |
Абоненты, имеющие право кроме связи с междугородными и международными сетями получать дополнительные платные услуги; Абоненты, имеющие преимущество при установлении связи в междугородных сетях и право на платные услуги; Категория городских телефонов - автоматов; Резерв. |
Выдача номера и категории телефона вызывающего абонента осуществляется многочастотным беспаузным, способом "два из шести". Для этой цели используются частоты 700, 900, 1100, 1300, 1500 и 1700 Гц. Действующее значение сигнала - 0,33 В. Всего применяется 12 комбинаций частот.
Код "два из шести" для АОН приведён в табл. 1.7.
| Табл. 1.7. Код "два |
из щести" для АОН. |
| Значение кодовой |
Комбинация передаваемых |
| комбинации |
частот, Гц |
| 1 |
700, 900 |
| 2 |
700, 1100 |
| 3 |
900,1100 |
| 4 |
700, 1300 |
| 5 |
900, 1300 |
| 6 |
1100, 1300 |
| 7 |
700, 1500 |
| 8 |
900, 1600 |
| 9 |
1100, 1500 |
| 0 |
1300, 1500 |
| "Начало" |
1100, 1700 |
| "Повтор" |
1300, 1700 |
"Начало" - обозначает начало или окончание пакета двухчастотных посылок.
"Повтор" - применяется в случае, когда в номере вызывающего абонента подряд следуют одинаковые цифры.
При беспаузном способе передачи информации отличить такие комбинации друг от друга невозможно. Длительность каждой двухчастотной посылки - 40 ± 2 мс. Информация о категории и номере вызывающего абонента содержит 10 двухчастотных посылок. Порядок выдачи цифр номера вызывающего абонента передающим устройством АОН и пример номера 495-27-74 категории 1 приведены в табл. 1.8.
| Табл. | 1.8. Порядок выдачи цифр номера передающим устройством АОН. | ||
| № | Порядок выдачи цифр номера | Пример | |
| п/п | передающим устройством АОН | категория и номер | частотный код |
| 1. | "Начало" | 1100, 1700 | |
| 2. | Цифра категории | 1 | 700, 900 |
| 3. | Цифра единиц номера | 4 | 700, 1300 |
| 4. | Цифра десятков номера | 7 | 700, 1500 |
| 5. | Цифра сотен номера | 7 | 1300. 1700 |
| 6. | Цифра тысяч номера | 2 | 700, 1100 |
| 7. | Третья цифра индекса станции | 5 | 900, 1300 |
| 8. | Вторая цифра индекса станции | 9 | 1100, 1500 |
| 9. | Первая цифра индекса станции | 4 | 700, 1300 |
| 10. | "Начало" | 1100, 1700 |

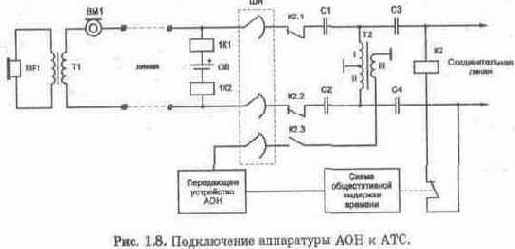

Аппаратура АОН состоит из передающих и приёмных устройств. Передающие устройства устанавливаются на районных АТС, приёмные на автоматической междугородной станции (АМТС). Приёмным устройством также может служить ТА местной связи с АОН. Структурная схема включений аппаратуры АОН в АТС приведена на рис. 1.8.
После набора номера вызываемого абонента и занятия приёмного устройства на АМТС (или ответа ТА местной связи), срабатывает реле определения номера К2 на время 400 мс. При этом замыкается контакт К2.3 и подключается передающее устройство АОН. Абонентская линия отключается контактами К2.1 и К2.2. Это необходимо для того, чтобы сигналы, появляющиеся на выходе микрофона в телефоне вызывающего абонента не влияли на передачу информации. Если за это время (400 мс) по соединительной линии от приёмного устройства поступит синусоидальный сигнал запроса частотой 500 Гц ± 1% с уровнем 4,3 дБ и длительностью 100 мс, то схема общестативной выдержки времени продлевает время удержания реле К2 ещё на 500 мс для передачи информации о категории и номере телефона вызывающего абонента. Переменный ток сигнала запроса индуктируется в обмотку III трансформатора Т2 и через абонентский комплект поступает в передающее устройство АОН.
Последнее, получив частотный запрос, начинает выдачу информации. Информация из передающего устройства АОН передаётся в обмотку III трансформатора, индуктируется в обмотки I и П и передаётся по соединительной линии на АМТС. Приёмные устройства на АМТС преобразуют частотные комбинации в числовой код и запоминают поступивший номер. После получения сведений о номере и категории вызывающего абонента на АМТС начинается установление соединения к абоненту другого города. Для повышения надёжности определения номера и категории телефона вызывающего абонента в системе АОН принят трёхкратный запуск передающих устройств. Так, если при первом запуске АОН на приёмном конце номер не определился, (по каким либо причинам информация АОН не была принята), то приёмные устройства кратковременно освобождаются (без нарушения соединения) и вновь посылают сигнал запроса для запуска передающих устройств. Если и при этом информация не будет принята, то формируется третий сигнал запроса. В случае отсутствия определения номера и после третьего запуска выход на АМТС прерывается. Передающее устройство АОН будет работать аналогично, если сигнал запроса будет передаваться не с приёмного устройства АМТС, а с местного телефона с АОН.
