Пример с альтернативными маршрутами

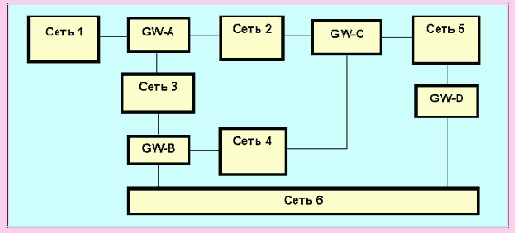

Рисунок 4.4.11.3.2. Пример с альтернативными маршрутами
Пусть каждый из маршрутизаторов уже вычислил комбинированную метрику для системы, изображенной на Рисунок 4.4.11.3.2. Для места назначения в сети 6 маршрутизатор A вычислит метрику для двух путей, через маршрутизаторы B и C. В действительности существует три маршрута из a в сеть 6:
- непосредственно в B
- в C и затем в B
- в C и затем в D
Маршрутизатору A не нужно выбирать между двумя маршрутами через C. Маршрутная таблица в A содержит только одну запись, соответствующую пути к C. Если маршрутизатор A посылает пакет маршрутизатору C, то именно C решает, использовать далее путь через маршрутизаторы B или D.
Для каждого типа канала используется свое стандартное значение комбинированной задержки. Ниже приведен пример того, как может выглядеть маршрутная таблица в маршрутизаторе A для сети, изображенной на Рисунок 4.4.11.3.3.
Номер |
Интерфейс |
Следующий Маршрутизатор |
Метрика |
| Сеть 1 | NW 1 | Нет | Непосредственная связь |
| Сеть 2 | NW 2 | Нет | Непосредственная связь |
| Сеть 3 | NW 3 | Нет | Непосредственная связь |
| Сеть 4 | NW 2 | C | 1270 |
| NW 3 | B | 1180 | |
| Сеть 5 | NW 2 | C | 1270 |
| NW 3 | B | 2130 | |
| Сеть 6 | NW 2 | C | 2040 |
| NW 3 | B | 1180 |
